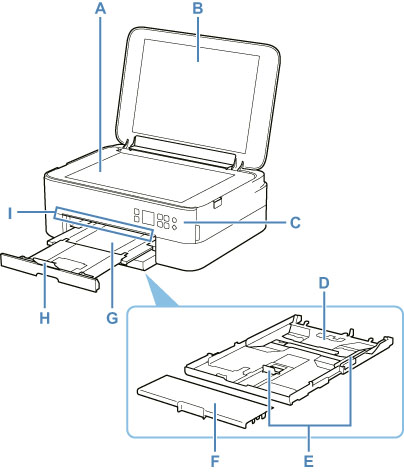

正面圖
- A: 原稿玻璃
- 在此處放置原稿。
- B: 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- C: 操作面板
-
用以變更印表機設定或操作印表機。
操作面板可以傾斜。
- D: 紙匣
-
將A4、B5、A5或Letter大小的一般紙張裝入紙匣，並將紙匣插入印表機。
- E: 紙張導引器
- 對齊紙疊的右側/左側/前端。
- F: 紙匣蓋
- 取下以在紙匣中裝入紙張。
- G: 出紙托盤
- 輸出已列印的紙張。 列印前將其拉出。
- H: 出紙支架
- 開啟以承托輸出紙張。
- I: 狀態列
- 亮起或閃爍表示印表機正在運行或出現錯誤。

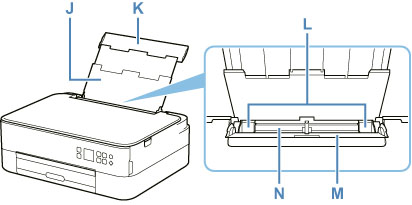

- J: 托紙架
- 擴展以在後端托盤中裝入紙張。
- K: 後端托盤蓋
- 開啟以在後端托盤中裝入紙張。
- L: 紙張導引器
- 對齊紙疊的兩側。
- M: 送紙槽蓋板
-
防止任何物件掉落到送紙槽。
開啟以移動紙張導引器，並在列印前將其關閉。
- N: 後端托盤
-
在這裡裝入紙張。 可以同時裝入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
